Solidot PN5R-1616B+ – PROFINET Remote-I/O, 16 × DI / 16 × DIO (PNP)
| Anzahl | Stückpreis |
|---|---|
| Bis 3 |
211,00 €*
|
| Bis 19 |
200,45 €*
|
| Bis 39 |
189,90 €*
|
| Bis 99 |
179,35 €*
|
| Ab 100 |
168,80 €*
|
Sofort verfügbar, Lieferzeit: 3 bis 5 Tage
Wer Sensoren und Aktoren dezentral an eine PROFINET-Steuerung anbinden möchte, ohne jede Leitung einzeln bis in den Hauptschaltschrank zu ziehen, findet in der Solidot PN5R-Serie ein kompaktes, flaches PROFINET-Remote-I/O-System. Die Module sitzen dort, wo die Signale entstehen – an der Maschine oder im Feldverteiler – und übertragen alle Ein- und Ausgänge über ein einziges Ethernet-Kabel zur Steuerung. Jeder Kanal hat drei eigene Klemmen: Signal, 24 V und 0 V. Sensoren und Aktoren werden also direkt am Modul versorgt, ohne separate Verteilerklemmen. Kanalnahe Status-LEDs zeigen jeden Ein- und Ausgang direkt am Klemmenpunkt an.
🏭 Typische Einsatzfelder
Dezentrale Maschinenmodule: Jede Baugruppe bekommt ihr eigenes I/O-Modul, angebunden über die PROFINET-Linie – neue Module werden einfach angereiht.
Schaltschrank entlasten: Statt hunderter Adern zum Zentralschrank laufen nur zwei RJ45-Leitungen pro Modul. Weniger Kabelkanäle, weniger Klemmen, übersichtlichere Anlage.
Sensorverdrahtung ohne Verteilerebene: Weil 24 V und 0 V an jedem Kanal mitgeführt werden, geht der dreiadrige Sensor direkt aufs Modul – keine zusätzliche Potenzialverteilung, keine Brückenkämme.
Retrofit an Siemens-Steuerungen: Bestehende S7-1200- oder S7-1500-Anlagen um dezentrale E/A erweitern, ohne die zentrale SPS zu vergrößern.
Gemischte Signalrichtung: Vom reinen 32-Kanal-Ein- oder -Ausgangsmodul bis zur 16/16-Kombi – beim Modell 1616B+ sind 16 Kanäle frei als Ein- oder Ausgang konfigurierbar. So passt eine Variante auch dann noch, wenn sich die Anforderung ändert.
🌐 PROFINET: ein Kabel für alle Signale
Die PN5R-Module sind normkonforme PROFINET-Slaves und werden über die GSDML-Gerätebeschreibungsdatei ins Projekt eingelesen. Jedes Modul hat zwei RJ45-Ports (100 Mbps) und wird durchgeschleift – kein zusätzlicher Switch nötig. Die minimale Zykluszeit zwischen Steuerung und Modul liegt bei 1 ms, die Reaktionszeit der Eingänge bei 150 µs.
🔗 Kompatibilität
Als Standard-PROFINET-Gerät arbeitet die PN5R-Serie an Steuerungen verschiedener Hersteller; im Handbuch ist die Projektierung im TIA Portal V17 dokumentiert. Die Eingänge der Typen 3200 und 1616B akzeptieren wahlweise NPN- oder PNP-Sensoren – praktisch, wenn im Bestand beide Sensorarten vorkommen.
🔌 Aufbau und Anschluss

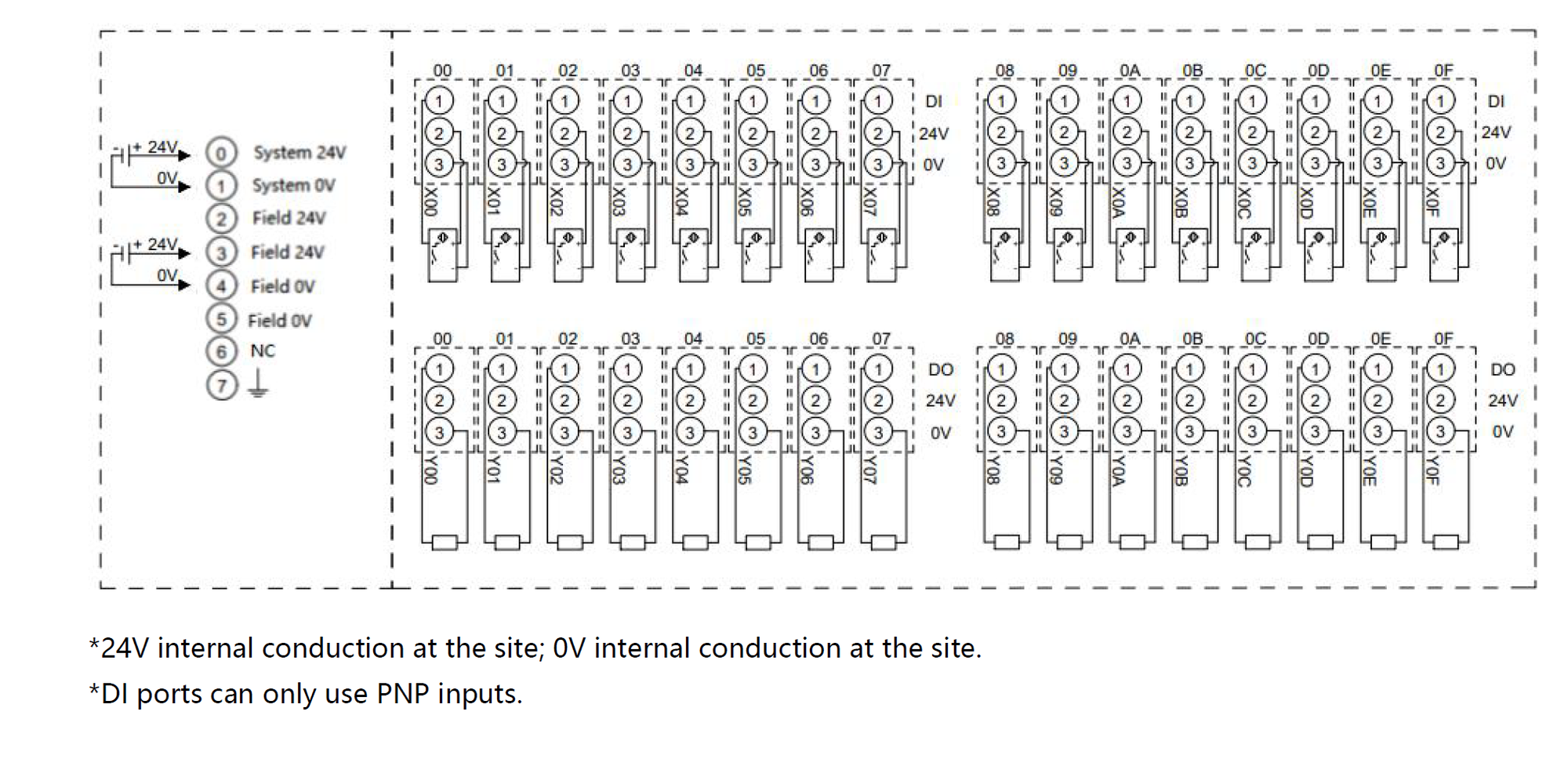

3 Klemmen je Kanal: Signal, 24 V und 0 V liegen an jedem Kanal an – Sensor- und Aktorversorgung ist im Modul integriert. Das spart die komplette Versorgungsverteilung im Schrank.
Werkzeuglose Federklemmen: Versorgung (8-polig) und I/O werden über Push-in-Federklemmen angeschlossen – Leiter einstecken, fertig, ohne Schraubendreher.
Montage: 35-mm-DIN-Schiene oder direkte Wandmontage über die seitlichen Befestigungslaschen. Kompaktes flaches Gehäuse (182 × 58 × 34 mm), passive Kühlung – kein Lüfter, keine Wartung.
Versorgung: 24 V DC, zulässig 20,4 – 28,8 V DC, max. 8 A je Klemmengruppe auf der Feldseite. Grüne Status-LED je Kanal direkt an der Klemme.
⚙️ Einstellbar, ohne Zusatzsoftware
DIP-Schalter am Gerät: Alarm-Version und – bei den konfigurierbaren Modellen – die Richtung der E/A-Kanäle werden direkt am Modul eingestellt.
Eingangsfilter 0 bis 20 ms: Über PROFINET je Modul einstellbar (Werkseinstellung 3 ms) – prellende Kontakte lassen sich ohne SPS-Code beruhigen.
Clear/Hold bei Busausfall: Ausgänge lassen sich modulweit oder je Kanal auf „löschen", „auf 1 setzen" oder „letzten Wert halten" konfigurieren.
Diagnose: Kurzschluss- und Verpolschutz mit automatischem Wiederanlauf, Leitungsbruch- und Alarmmeldungen über PROFINET, Firmware-Update möglich.
⚠️ Grenzen ehrlich benannt
Schutzart IP20 – für Schaltschrank oder geschütztes Gehäuse, nicht für die ungeschützte Feldumgebung.
Versorgung ausschließlich 20,4 – 28,8 V DC, keine AC-Speisung.
Betrieb von -20 °C bis +60 °C (passive Kühlung).
Standard-Prozess-I/O – keine funktional-sicheren (Safety-)Ein-/Ausgänge. Für Not-Halt o. Ä. ist eine separate Sicherheitssteuerung nötig.
PN5R-Module sind Slave-Geräte und benötigen eine PROFINET-Steuerung – sie ersetzen keine SPS.
Der Eingangsfilter gilt je Modul, nicht je Kanal.
🏷️ Hersteller und Zuverlässigkeit
Solidot (s'Dot) ist auf industrielle Netzwerk- und Remote-I/O-Technik spezialisiert. Die PN5R-Module sind CE- und RoHS-konform und für den industriellen Einsatz ausgelegt; Ein- und Ausgänge sind galvanisch getrennt (500 V AC), die Transistorausgänge kurzschlussfest mit automatischem Wiederanlauf. Geprüft nach IEC 60068-2-6 (Vibration) und IEC 60068-2-27 (Schock). spstiger bietet die Serie mit deutschsprachiger Beratung und Support.
